工作原理
臭氧发生电路如图所示,它包括低压供电电路、超低频脉冲振荡电路、高频多谐振荡器、高频脉冲激励级等。IC2(555)和R1、R2、D1、D2、RP1、C3等组成一个低频多谐振荡器,其振荡频率
f=1.44/(R1+R2+RP1)C3.
图示参数的振荡频率约为0.025Hz,即振荡周期约40秒。调节RP1,可改变振荡脉冲的占空比。若占空比调定为1:1,则正、负电平持续时间各为20秒左右。在正脉冲持续时间内,后级IC3得电工作;在低电平期间,IC3被强制复位,不工作,即呈间歇式为IC3提供工作电源。IC3(555)和R5、R6、C5等组成一个可控式多谐振荡器,其振荡频率f=1.44/(R5+2R6)C5.
图示参数工作在30kHz左右。由于IC3的强制复位端4脚的电压受控于IC2的输出电平,在脉冲为低电平(小于0.5V)时,IC3被强制复位,不振荡。因而,通过调节RP1,可调节IC2的脉冲占空比,以此可改变IC3的脉冲振荡时间,达到调节臭氧产生的时间,进而达到改变空气中臭氧浓度的目的。
驱动功率管可采用TIP42、3CD10B等。
555间歇式臭氧发生器电路图(二)
工作原理
本臭氧发生器包括降压整流电路、多谐振荡源、高频脉冲变压器及臭氧发生片等,电路如图所示。
供电电源由降压变压器和全桥整流电路组成,经7809稳压后,提供+9V的直流电压。时基电路555和R3、R4、C4等组成一个多谐振荡器,振荡频率为:
f=1.44/(R3+2R4)C4.
图示参数给出的振荡频率为30kHz左右。555输出的脉冲序列(占空比约为1:1)通过功率管VT1驱动高频脉冲变压器T1,其次级输出约3000V的高压(空载)。这种高频高压脉冲加至臭氧发生陶瓷片器件,利用电晕放电原理产生臭氧。
臭氧发生器件可采用N-10、N-15、N-20器件,据称每小时可le=“TDA2009单电源功放电路图”》TDA200。
555间歇式臭氧发生器电路图(三)
工作原理

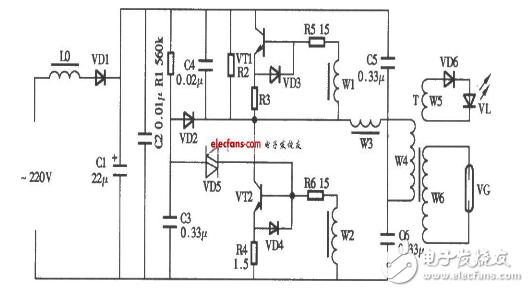

臭氧发生器的电路由三极管VT1、VT2与电感线圈L1一13、脉冲变压器T、限流电阻器R1、充电电容器C3,双向触发二极管叨5等组成推挽振荡电路;滤波电感线圈L0,整流二极管VD1与滤波电容器C1、C2等组成半波整流滤波电路。
接通电源,交流220V电压经LO滤波,VD1整流后,在C1两端产生十280V左右的电压,供给推挽振荡电路。在开机瞬间,VT1导通。由于C3的充电作用,双向触发二极管VD5截止。当C3两端的充电电压升至32V时,VD5被触发而导通,使VT2导通。在VT2导通期间,C3逐渐放电,又使VT2截止。VTl导通后,在脉冲变压器T的作用下,L1、L2上产生正反馈电压,此电压分别加至VTl和VT2的基极,使VTl和VT2交替导通与截止(即VTl导通时,VT2截止;VT2导通时,VTl截止),推挽振荡电路振荡工作。
推挽振荡电路工作后,在脉冲变压器T的二次侧绕组L6上产生脉冲高压,使臭氧发生片VG工作,产生臭氧。
555间歇式臭氧发生器电路图(四)
工作原理

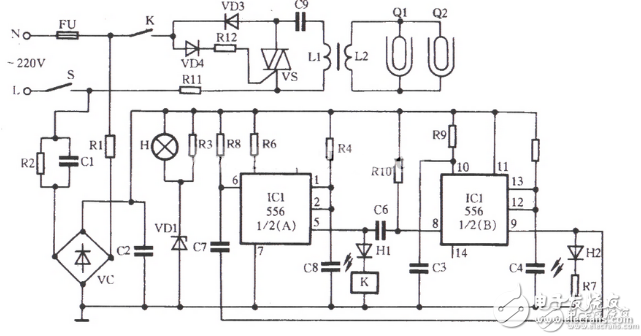

电路如图所示。臭氧发生器是消毒柜中的核心电路,而核心的重要元件是臭氧玻璃管Q1和Q2。它们与双向晶闸管VS、升压变压器T构成臭氧发生电路。当交流电源为负半周时,二极管VD3导通,VD4截止,VS关断,电源对C9充电,并很快充足,充电电流流向为交流电源L端→R11→L1→C9→N端。
当电源处于正半周时,VD3截止,VD4导通,VS导通,充足电荷的C9通过L1→VS进行瞬间放电,使L1产生较大的瞬间放电电流,并在L2感应出较高的感生电压。此高压加到Q1、Q2上,使在玻璃管表面的空气电离而产生臭氧。臭氧发生器电路是受IC1控制的,IC1是双时基集成电路NE555,与外围元件组成间歇定时器,使臭氧电路工作一段时间,停歇一段时间。
